电气自动化技术专业典型案例展示燃气锅炉电气控制系统

时间:2013-10-18   来源:    阅读:

        本项目系15vip太阳集团官网电气工程分院为哈尔滨红光锅炉厂研发的十吨燃气锅炉电气控制系统。系统采用S7200系列PLC做为工业锅炉智能控制的核心,并结合大尺寸彩色中文显示操作界面监控来实现对锅炉的手动和自动双重控制,达到安全、高效、环保和节能的目标。
        一、系统概述
        该系统由锅炉控制柜、人机界面、燃烧器和温度传感器、压力传感器等构成,以PLC为核心控制设备,通过人机界面对锅炉系统的压力、温度、水位等参数实时监控,实现对燃气锅炉安全可靠运行的自动控制及故障的自动报警及处理。系统如图1-1所示:

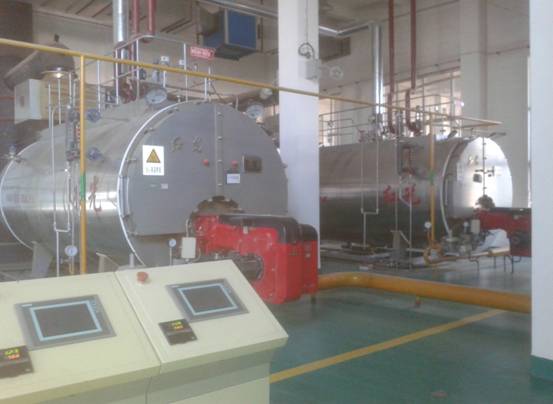

说明: 20131013_091657

图1-1 燃气锅炉电气控制系统

        二、系统工作界面介绍

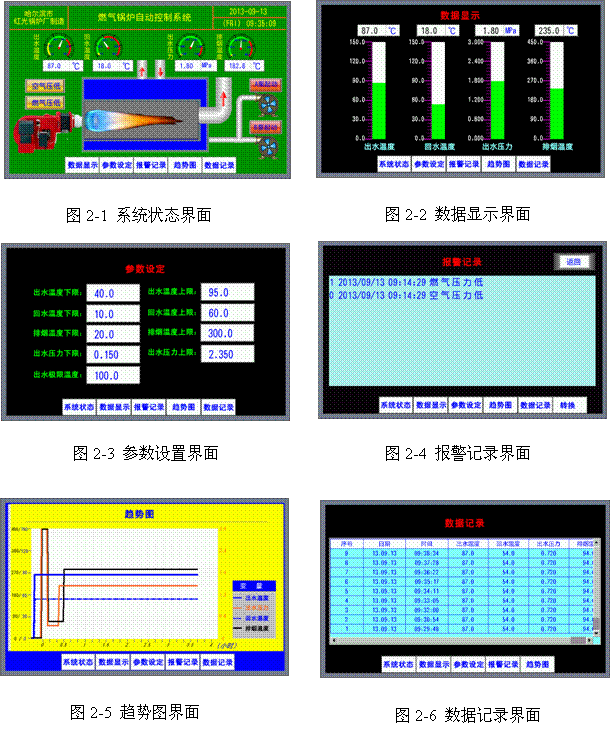

        该系统工作界面包括系统状态、数据显示、参数设定、报警记录、趋势图和数据记录六个页面,操作员可以通过人机界面进行参数设置和查看系统运行数据,从而监控锅炉的运行状态。界面设计如图所示:
